FLOOR ЕLASTIC CORNER угловой (FЕС)
FLOOR ЕLASTIC CORNER угловой (FЕС)
Скачать каталог
для швов шириной 30, 40, 50, 60, 100мм
Техническая документация
Материал: Алюминий + термоэластопласт (ТЭП)
Цвет эластичной вставки ТЭП: RAL 7046 (стандартный)
Возможно исполнение как установочной части из алюминия, так и эластичной вставки в любой цвет таблицы RAL
Конструкция
Перемещение (мм)
Видимая ширина (мм)
Строительная ширина (мм)
Ширина деф.шва (мм)
Высота (мм)
Крепеж/шаг крепления (мм)
Нагрузка МПА
Цена
FEC
Ремонтопригодность
Конструкция идеально подходит для криволинейных швов, имеющих отклонение от оси, а также имеющих изменения по ширине на отдельных участках. Конструкция обладает хорошими гидроизоляционными свойствами. Для усиления гидроизоляции шва возможно применение дополнительной гидроизоляционной ленты под устройством MASTER PROOF PARKING FLAT
Конструкция идеально подходит для
Конструкция идеально подходит для криволинейных швов, имеющих отклонение от оси, а также имеющих изменения по ширине на отдельных участках. Конструкция обладает хорошими гидроизоляционными свойствами. Для усиления гидроизоляции шва возможно применение дополнительной гидроизоляционной ленты под устройством MASTER PROOF PARKING FLAT

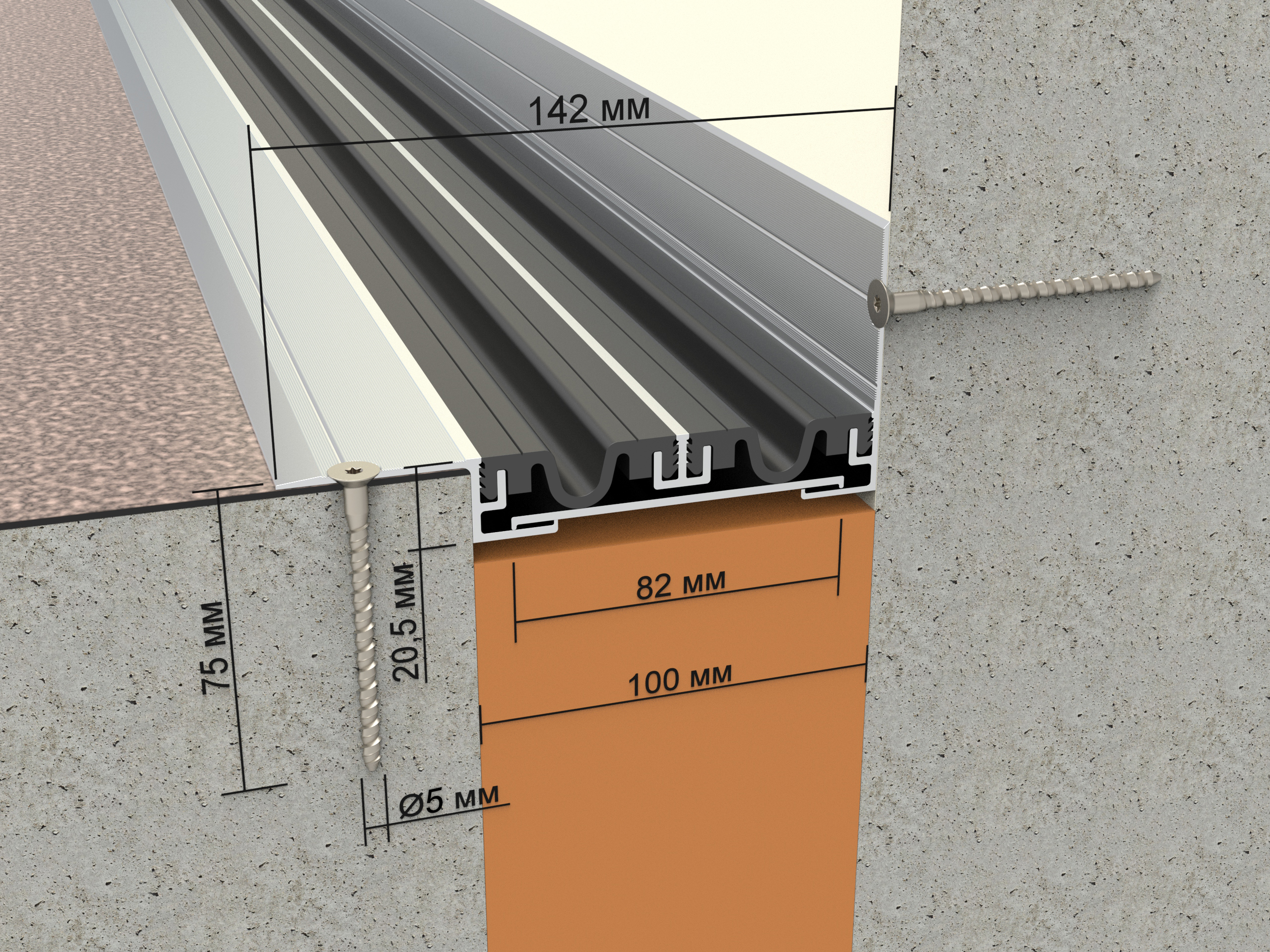

Устройство для деформационного шва FEC 0-100
16
14
14
75
75
100
накладной
шуруп по бетону с потайной головкой 5*75 (для угловой части 5*50) / 180 (250 для угловой части)
0.25
Закрыть
Вы добавили Устройство для деформационного шва FEC 0-100 в корзину.

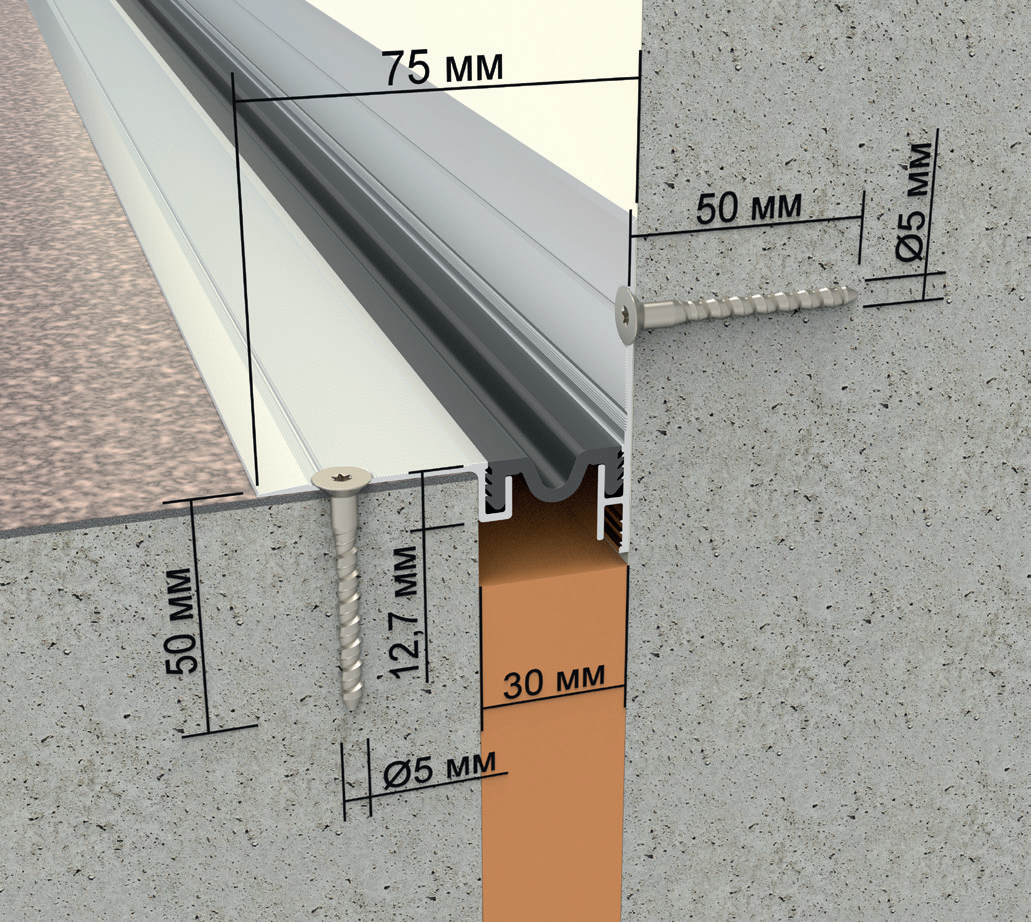

Устройство для деформационного шва FEC 0-30
6
6
4
75
75
30
накладной
шуруп по бетону с потайной головкой 5*75 (для угловой части 5*50) / 180 (250 для угловой части)
0.6
Закрыть
Вы добавили Устройство для деформационного шва FEC 0-30 в корзину.

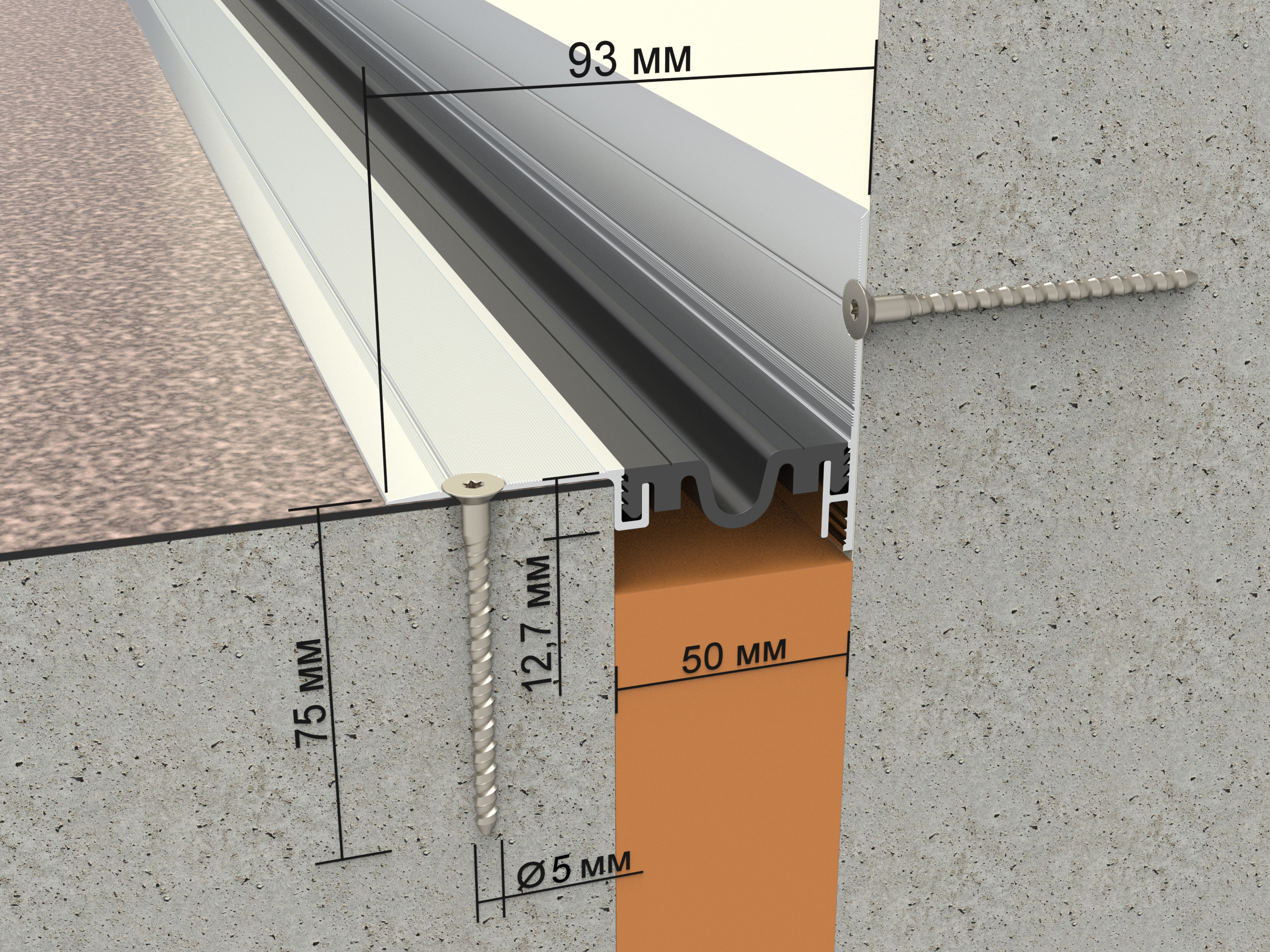

Устройство для деформационного шва FEC 0-50
10
10
8
75
75
50
накладной
шуруп по бетону с потайной головкой 5*75 (для угловой части 5*50) / 180 (250 для угловой части)
0.42
Закрыть
Вы добавили Устройство для деформационного шва FEC 0-50 в корзину.
Устройство для деформационного шва FEC 0-60
12
10
10
75
75
60
накладной
шуруп по бетону с потайной головкой 5*75 (для угловой части 5*50) / 180 (250 для угловой части)
0.3
Закрыть
Вы добавили Устройство для деформационного шва FEC 0-60 в корзину.

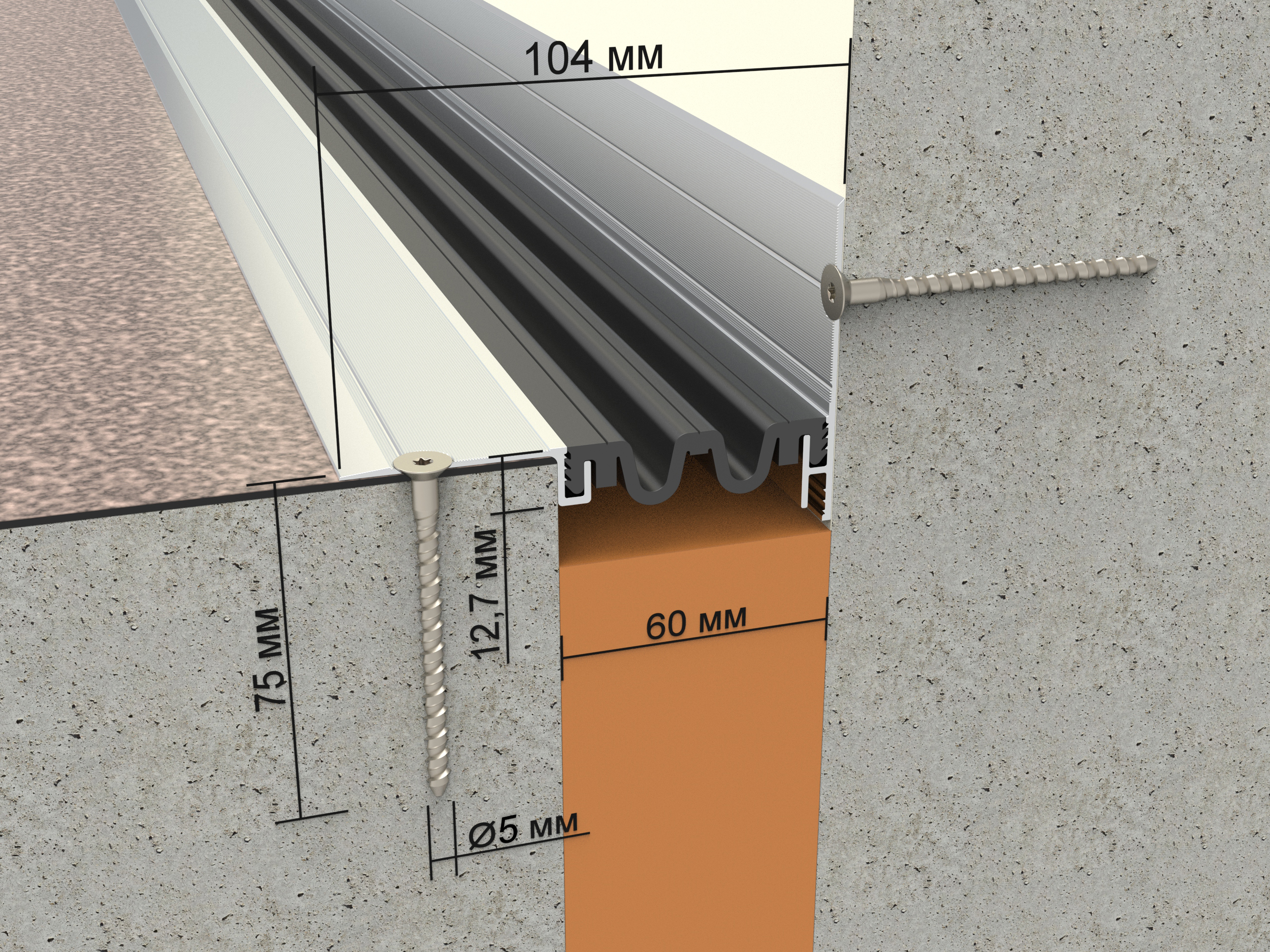

Устройство для деформационного шва FEC 0-60
15
15
10
104
104
60
30
Шуруп по бетону с шестигранной головкой 6*75/180
0.1
Закрыть
Вы добавили Устройство для деформационного шва FEC 0-60 в корзину.

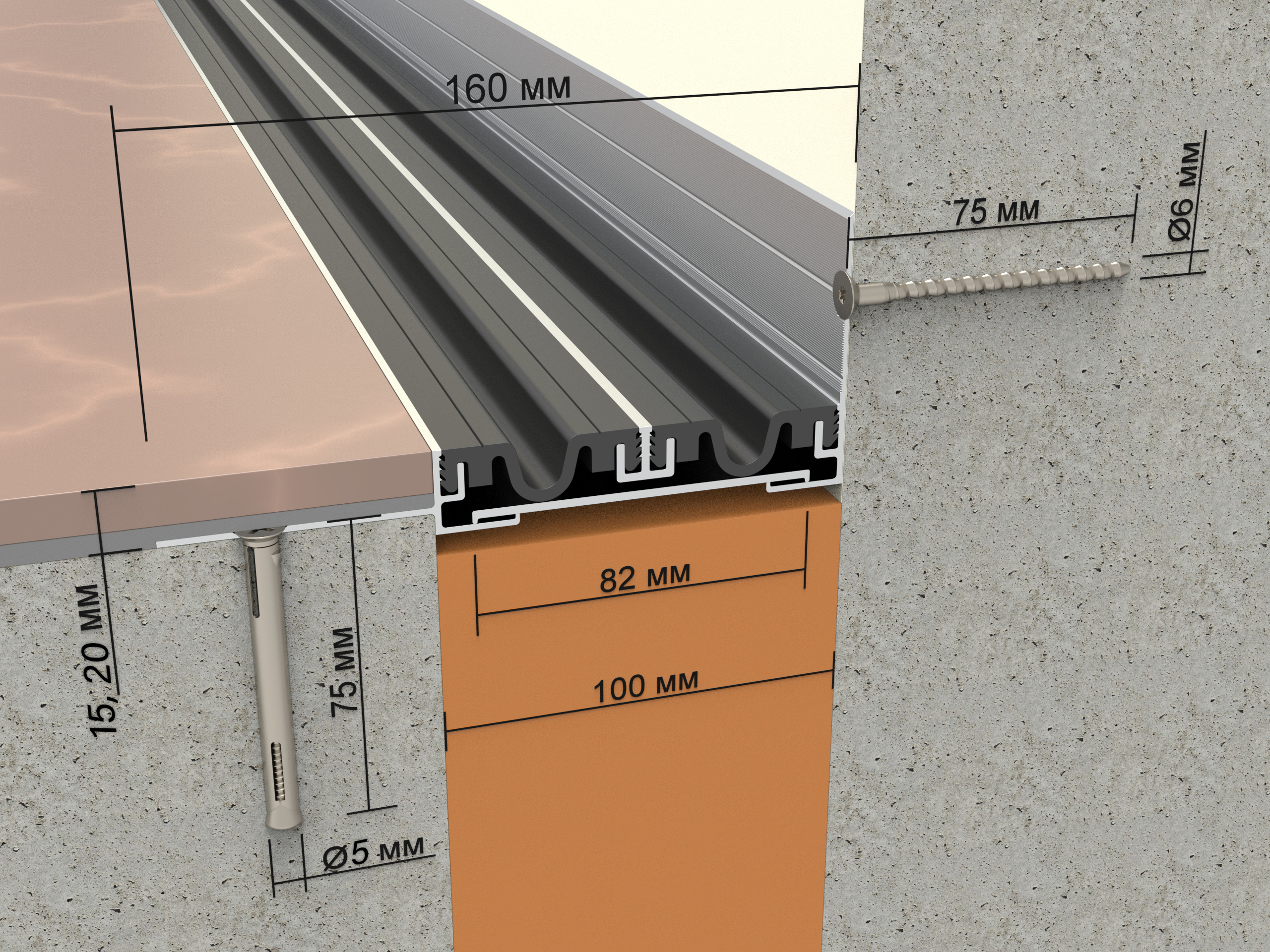

Устройство для деформационного шва FEC 15-100
16
14
14
100
160
100
15
шуруп по бетону с шестигранной головкой 5*75 (для угловой части c потайной головкой 5*50) / 180 (250 для угловой части)
0.15
Закрыть
Вы добавили Устройство для деформационного шва FEC 15-100 в корзину.
Устройство для деформационного шва FEC 15-30
6
6
4
30
90
30
15
шуруп по бетону с шестигранной головкой 5*75 (для угловой части c потайной головкой 5*50) / 180 (250 для угловой части)
0.6
Закрыть
Вы добавили Устройство для деформационного шва FEC 15-30 в корзину.

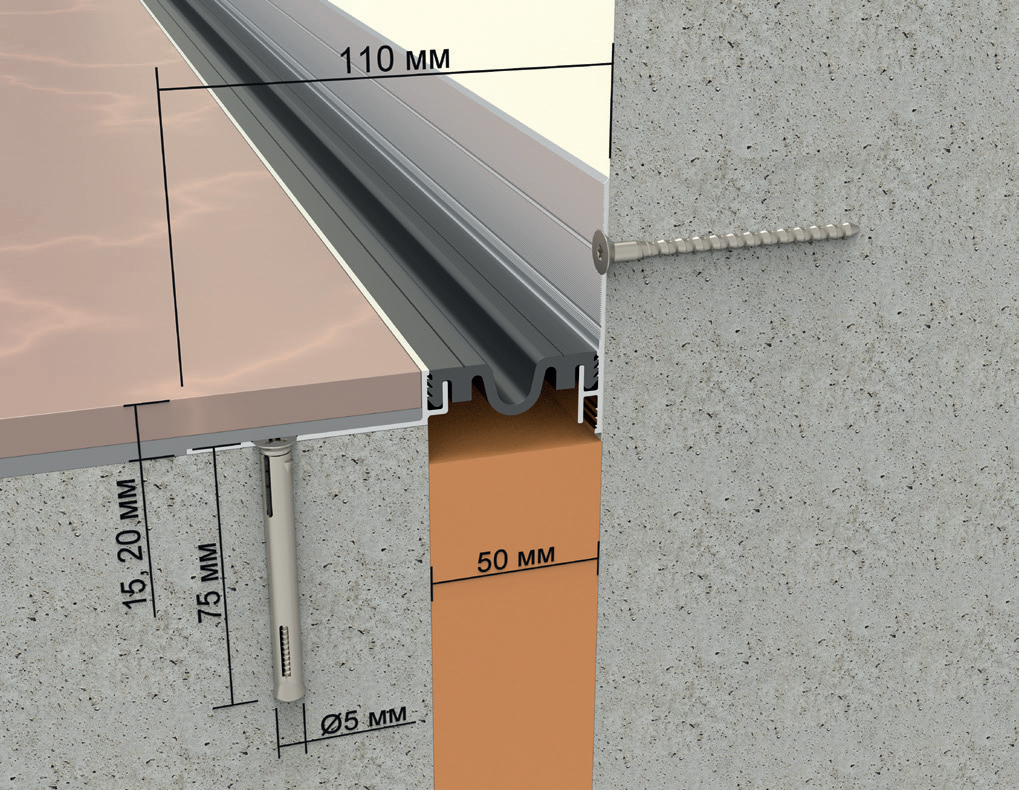

Устройство для деформационного шва FEC 15-50
10
10
8
45
110
50
15
шуруп по бетону с шестигранной головкой 5*75 (для угловой части c потайной головкой 5*50) / 180 (250 для угловой части)
0.1
Закрыть
Вы добавили Устройство для деформационного шва FEC 15-50 в корзину.

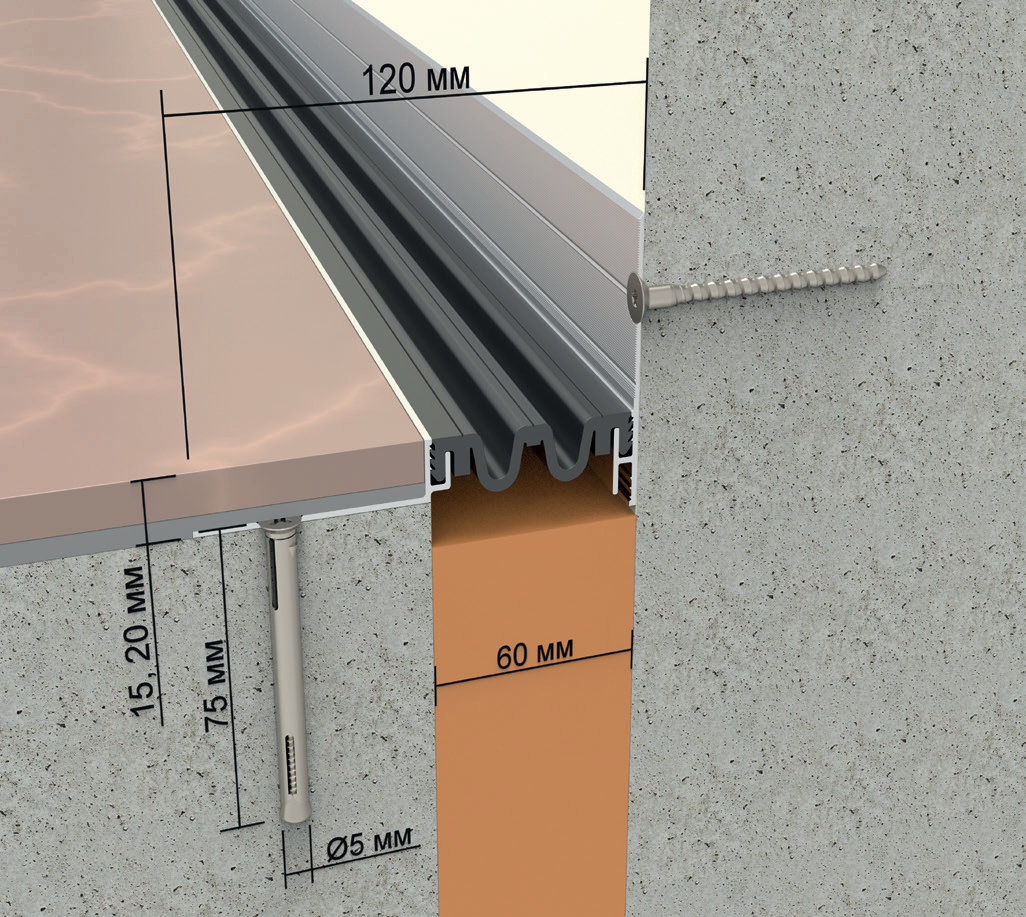

Устройство для деформационного шва FEC 15-60
12
10
10
55
120
60
15
шуруп по бетону с шестигранной головкой 5*75 (для угловой части c потайной головкой 5*50) / 180 (250 для угловой части)
0.25
Закрыть
Вы добавили Устройство для деформационного шва FEC 15-60 в корзину.

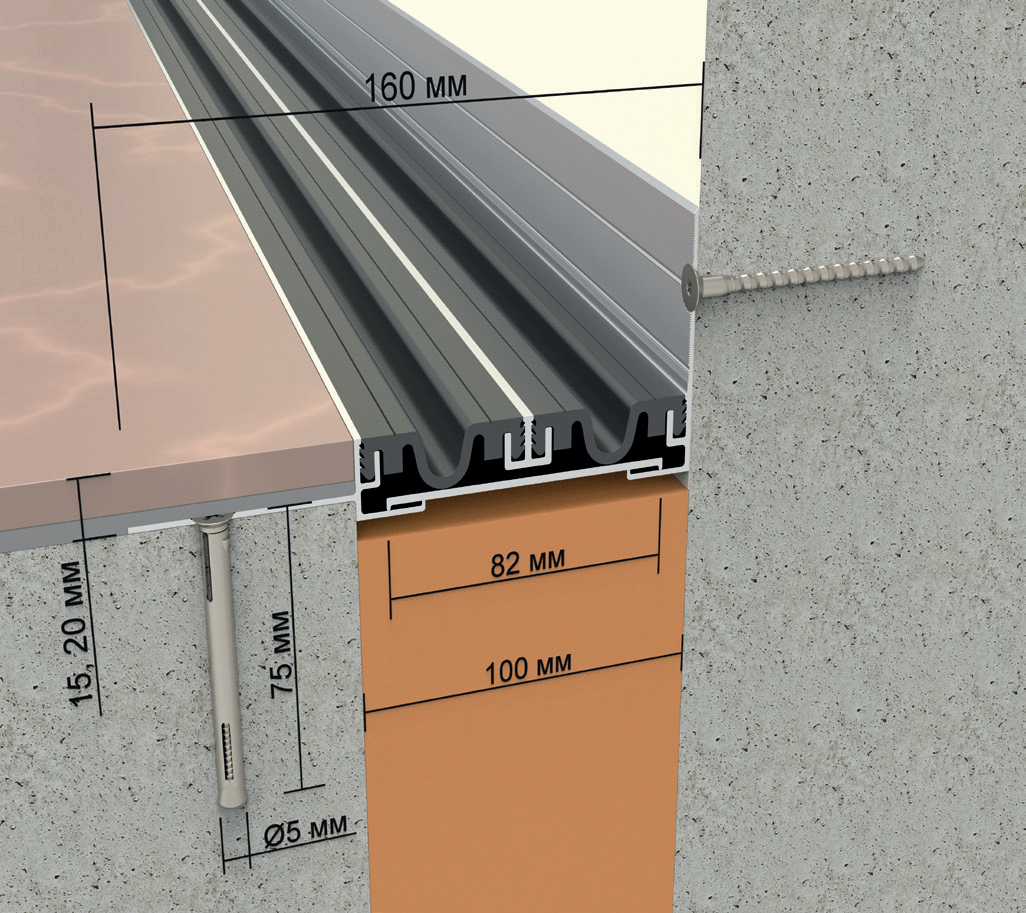

Устройство для деформационного шва FEC 20-100
16
14
14
100
160
100
20
шуруп по бетону с шестигранной головкой 5*75 (для угловой части c потайной головкой 5*50) / 180 (250 для угловой части)
0.15
Закрыть
Вы добавили Устройство для деформационного шва FEC 20-100 в корзину.
Устройство для деформационного шва FEC 20-50
10
10
8
45
110
50
20
шуруп по бетону с шестигранной головкой 5*75 (для угловой части c потайной головкой 5*50) / 180 (250 для угловой части)
0.1
Закрыть
Вы добавили Устройство для деформационного шва FEC 20-50 в корзину.

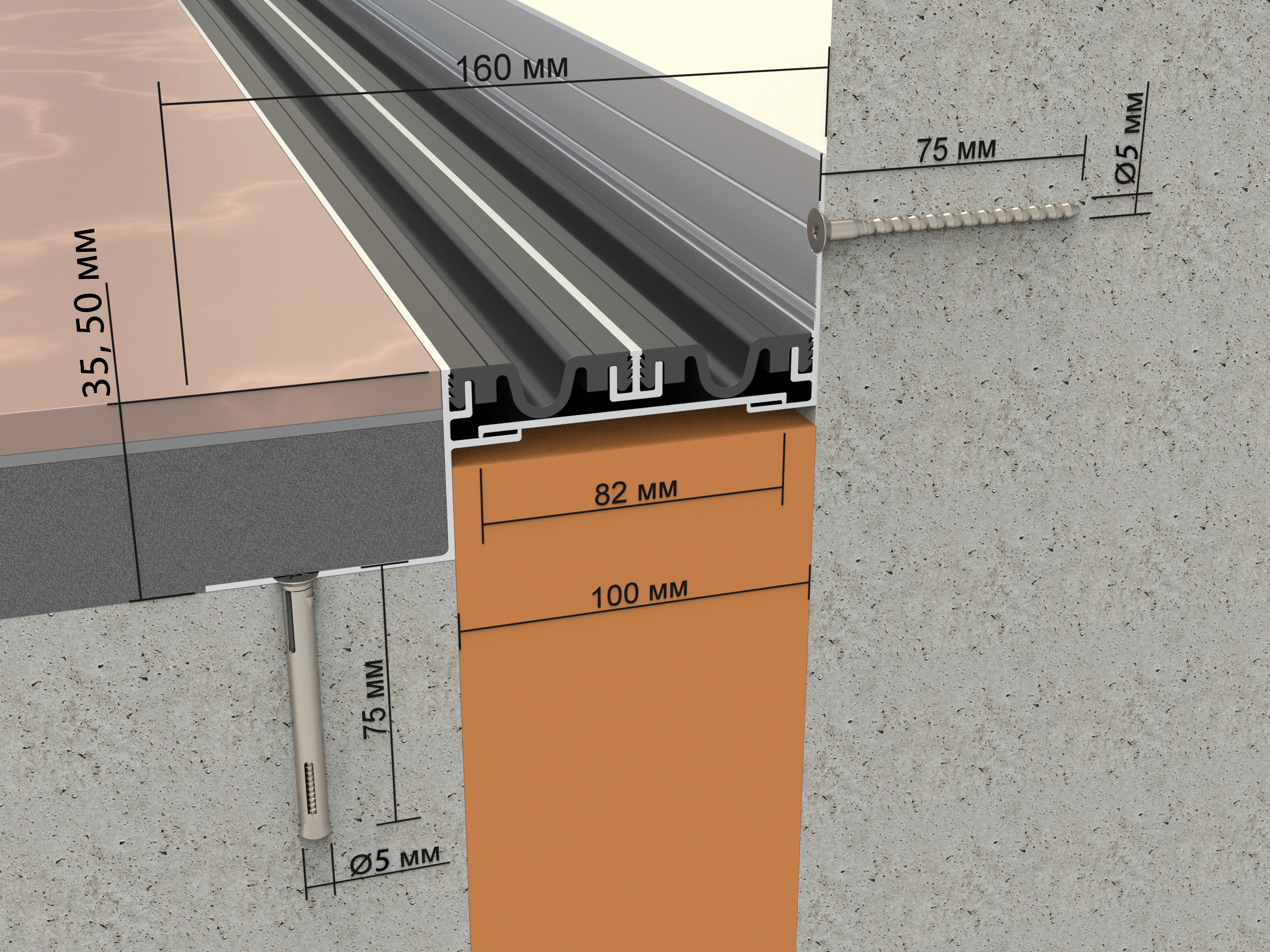

Устройство для деформационного шва FEC 35-100
16
14
14
100
160
100
35
шуруп по бетону с шестигранной головкой 5*75 (для угловой части c потайной головкой 5*50) / 180 (250 для угловой части)
0.25
Закрыть
Вы добавили Устройство для деформационного шва FEC 35-100 в корзину.

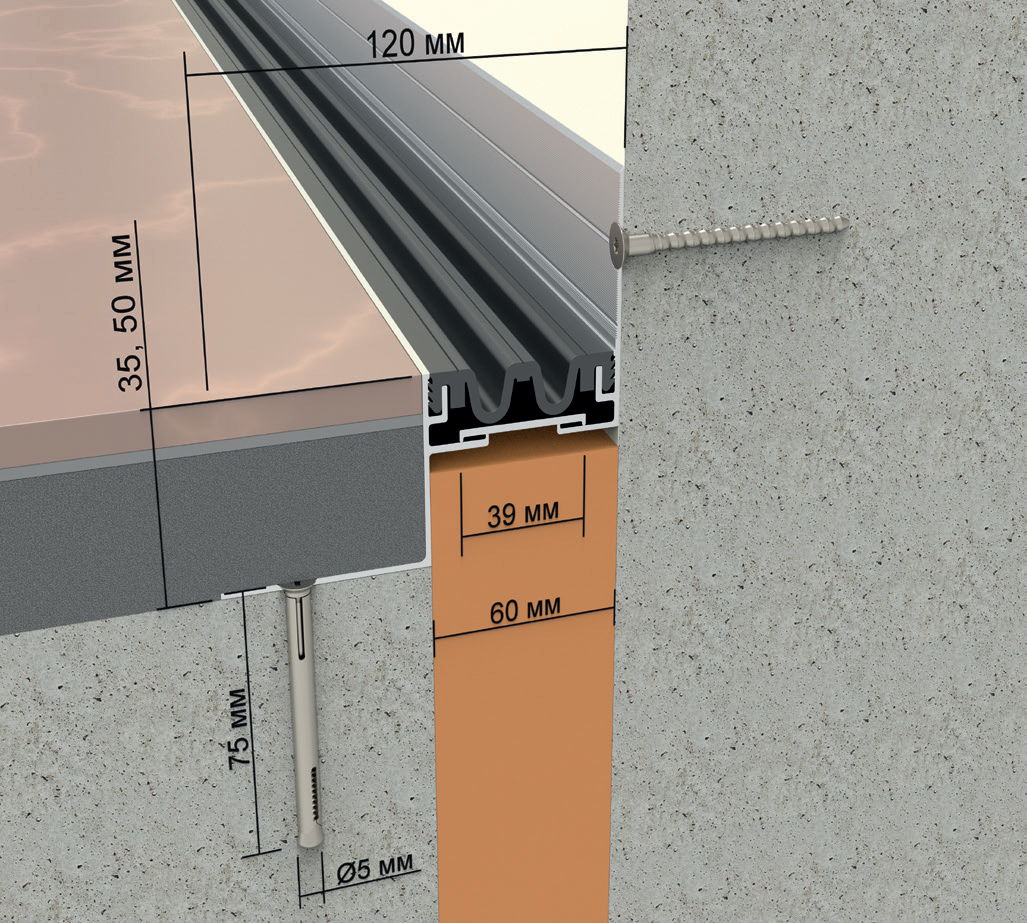

Устройство для деформационного шва FEC 35-60
12
10
10
60
120
60
35
шуруп по бетону с шестигранной головкой 5*75 (для угловой части c потайной головкой 5*50) / 180 (250 для угловой части)
0.3
Закрыть
Вы добавили Устройство для деформационного шва FEC 35-60 в корзину.

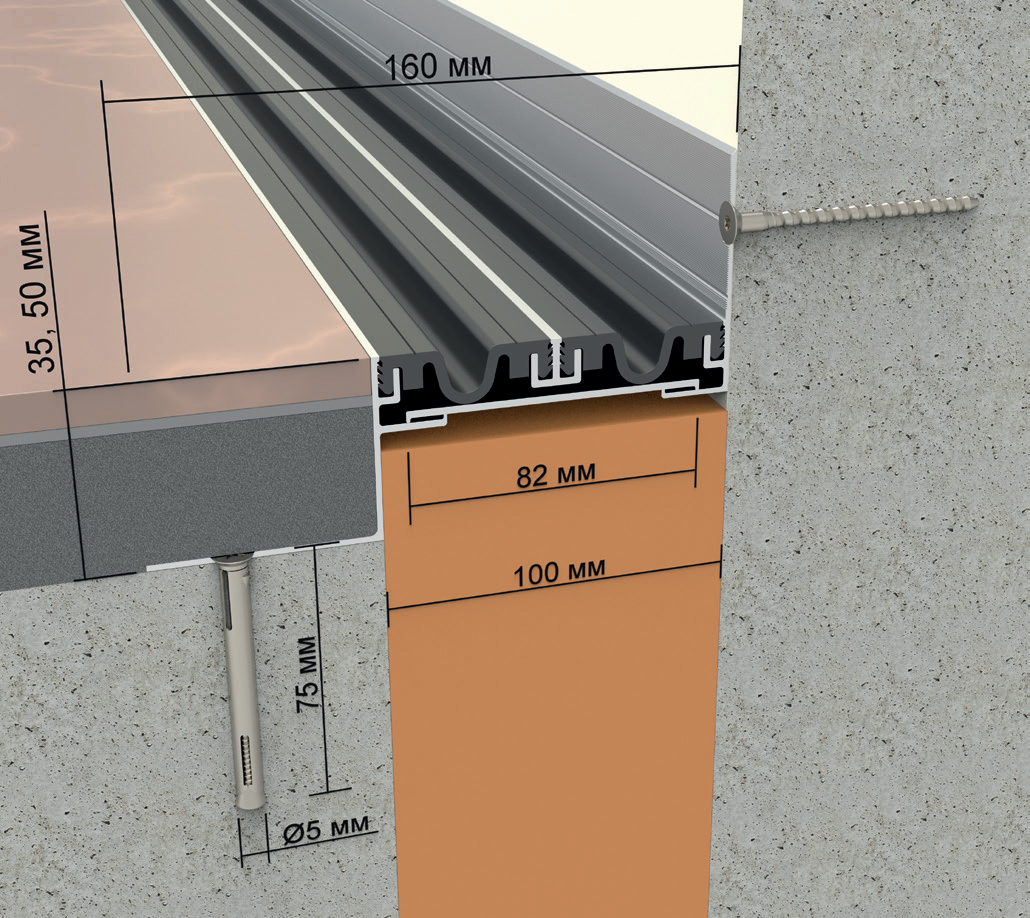

Устройство для деформационного шва FEC 50-100
16
14
14
100
160
100
50
шуруп по бетону с шестигранной головкой 5*75 (для угловой части c потайной головкой 5*50) / 180 (250 для угловой части)
0.25
Закрыть
Вы добавили Устройство для деформационного шва FEC 50-100 в корзину.
Устройство для деформационного шва FEC 50-50
10
10
8
50
110
50
50
шуруп по бетону с шестигранной головкой 5*75 (для угловой части c потайной головкой 5*50) / 180 (250 для угловой части)
0.45
Закрыть
Вы добавили Устройство для деформационного шва FEC 50-50 в корзину.
Устройство для деформационного шва FEC 50-60
12
10
10
60
120
60
50
шуруп по бетону с шестигранной головкой 5*75 (для угловой части c потайной головкой 5*50) / 180 (250 для угловой части)
0.3
Закрыть
Вы добавили Устройство для деформационного шва FEC 50-60 в корзину.

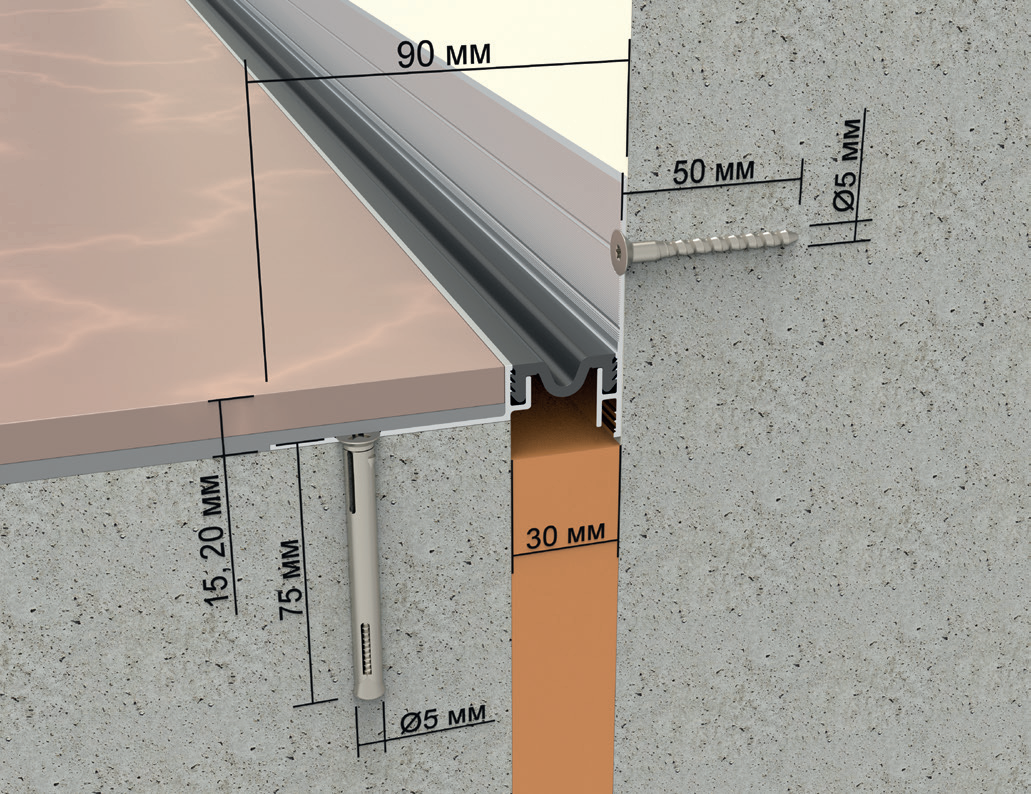

Устройство для деформационного шва FEС 20-30
6
6
4
30
90
30
20
шуруп по бетону с шестигранной головкой 5*75 (для угловой части c потайной головкой 5*50) / 180 (250 для угловой части)
0.6
Закрыть
Вы добавили Устройство для деформационного шва FEС 20-30 в корзину.
Устройство для деформационного шва FEС 20-60
15
15
10
55
120
60
20
шуруп по бетону с шестигранной головкой 5*75 (для угловой части c потайной головкой 5*50) / 180 (250 для угловой части)
0.25
Закрыть
Вы добавили Устройство для деформационного шва FEС 20-60 в корзину.

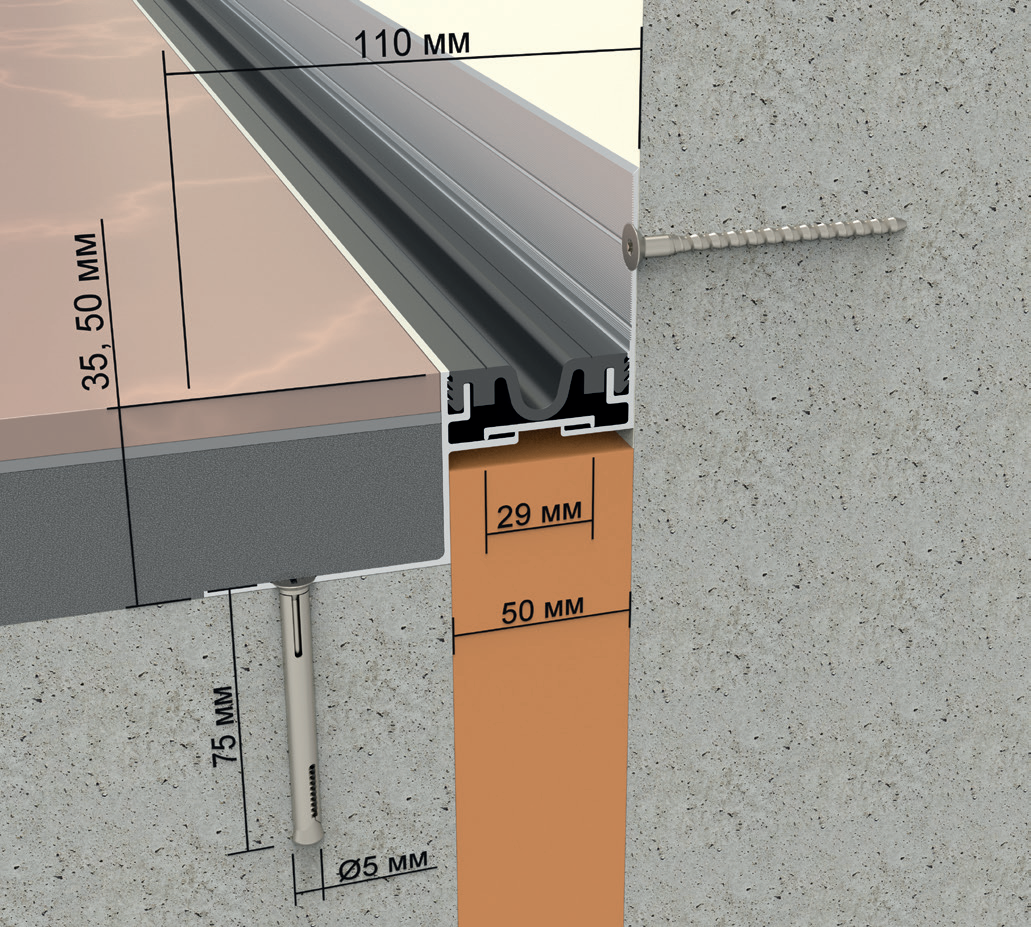

Устройство для деформационного шва FEС 35-50
10
10
8
50
110
50
35
шуруп по бетону с шестигранной головкой 5*75 (для угловой части c потайной головкой 5*50) / 180 (250 для угловой части)
0.45
Закрыть
Вы добавили Устройство для деформационного шва FEС 35-50 в корзину.
Стандартный цвет эластичной вставки ТЭП – RAL 7046
Возможно исполнение как установочной части из алюминия, так и эластичной вставки в любой цвет таблицы RAL
Техническая документация
За узлом в формате DWG обращайтесь к специалистам MASTER PROOF
