FLOOR ELASTIC (FE)
FLOOR ELASTIC (FE)
для швов шириной 30, 40, 50, 60, 100 мм
Техническая документация
Материал: Алюминий + термоэластопласт (ТЭП)
|
Поддерживающая планкаНе позволяющая компенсатору конструкции проваливаться под давлением каблуков, шпилек и т.п. |
Цвет эластичной вставки ТЭП: RAL 7046 (стандартный)
Возможно исполнение как установочной части из алюминия, так и эластичной вставки в любой цвет таблицы RAL
Конструкция
Перемещение (мм)
Видимая ширина (мм)
Строительная ширина (мм)
Ширина деф.шва (мм)
Высота (мм)
Крепеж/шаг крепления (мм)
Нагрузка МПА
Цена
FE
Ремонтопригодность
Конструкция идеально подходит для криволинейных швов, имеющих отклонение от оси, а также имеющих изменения по ширине на отдельных участках. Конструкция обладает хорошими гидроизоляционными свойствами. Для усиления гидроизоляции шва возможно применение дополнительной гидроизоляционной ленты под устройством MASTER PROOF PARKING FLAT

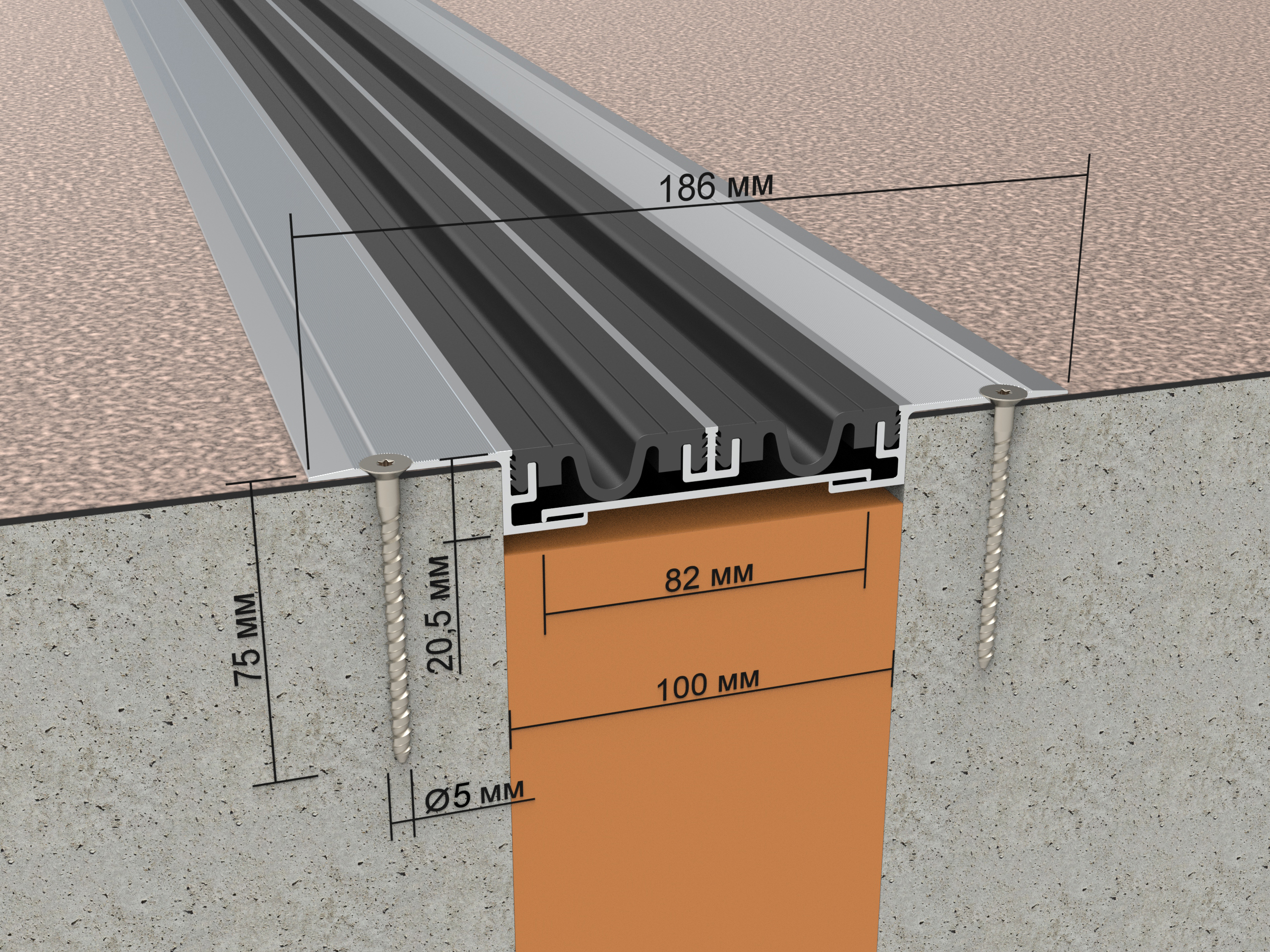

Устройство для деформационного шва FE 0-100
16
14
14
186
186
100
накладной
шуруп по бетону с потайной головкой 5*75/ 180
0.25
Закрыть
Вы добавили Устройство для деформационного шва FE 0-100 в корзину.

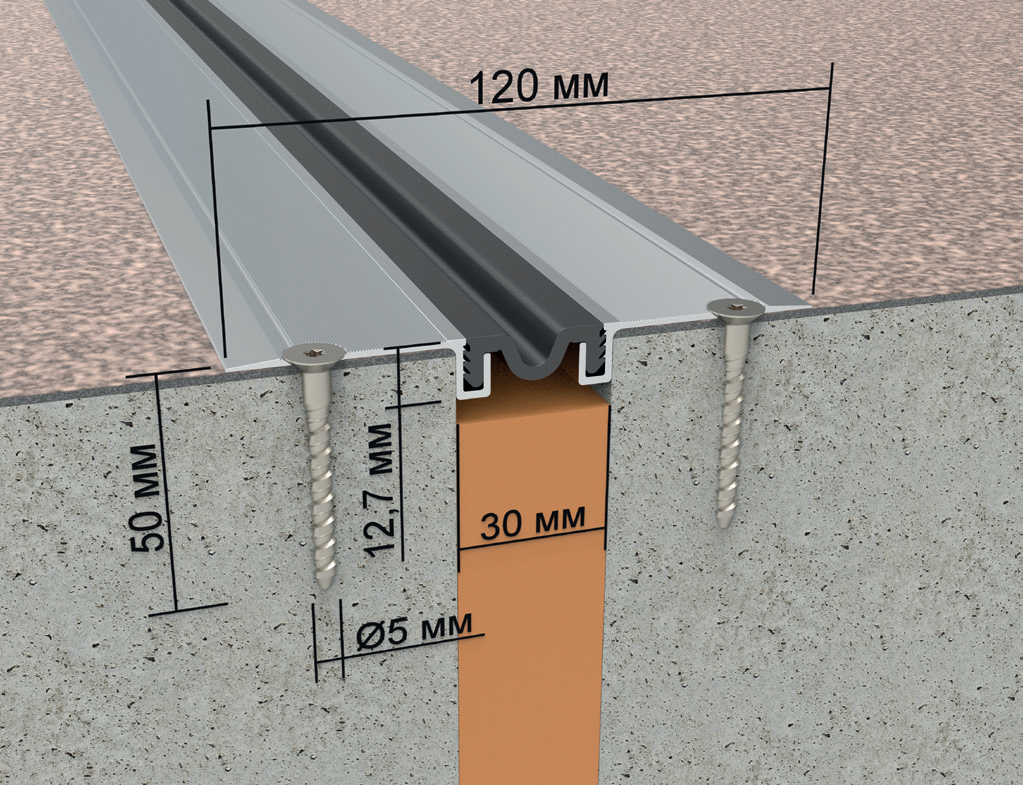

Устройство для деформационного шва FE 0-30
6
6
4
120
120
30
накладной
шуруп по бетону с потайной головкой 5*75/ 180
_
Закрыть
Вы добавили Устройство для деформационного шва FE 0-30 в корзину.

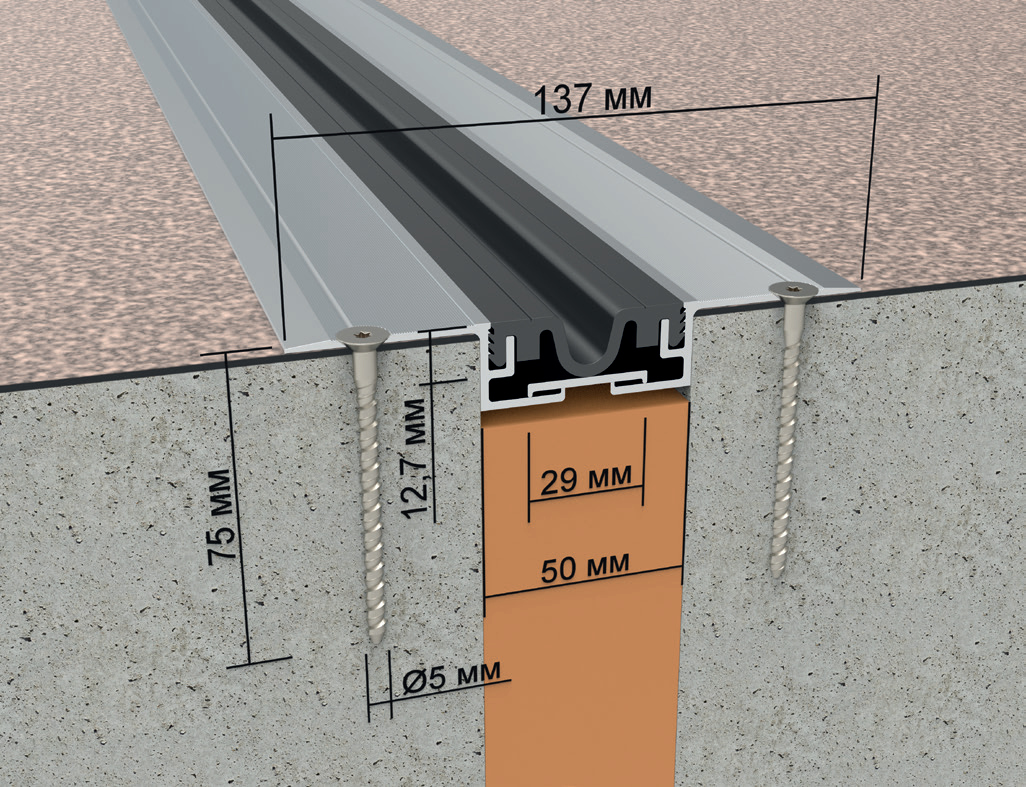

Устройство для деформационного шва FE 0-50
10
10
8
137
137
50
накладной
шуруп по бетону с потайной головкой 5*75/ 180
0.42
Закрыть
Вы добавили Устройство для деформационного шва FE 0-50 в корзину.
Устройство для деформационного шва FE 0-50 ECO (без поддержи- вающей планки)
10
10
8
135
135
50
накладной
Шуруп по бетону с шестигранной головкой 6*75/180
0.14
Закрыть
Вы добавили Устройство для деформационного шва FE 0-50 ECO (без поддержи- вающей планки) в корзину.

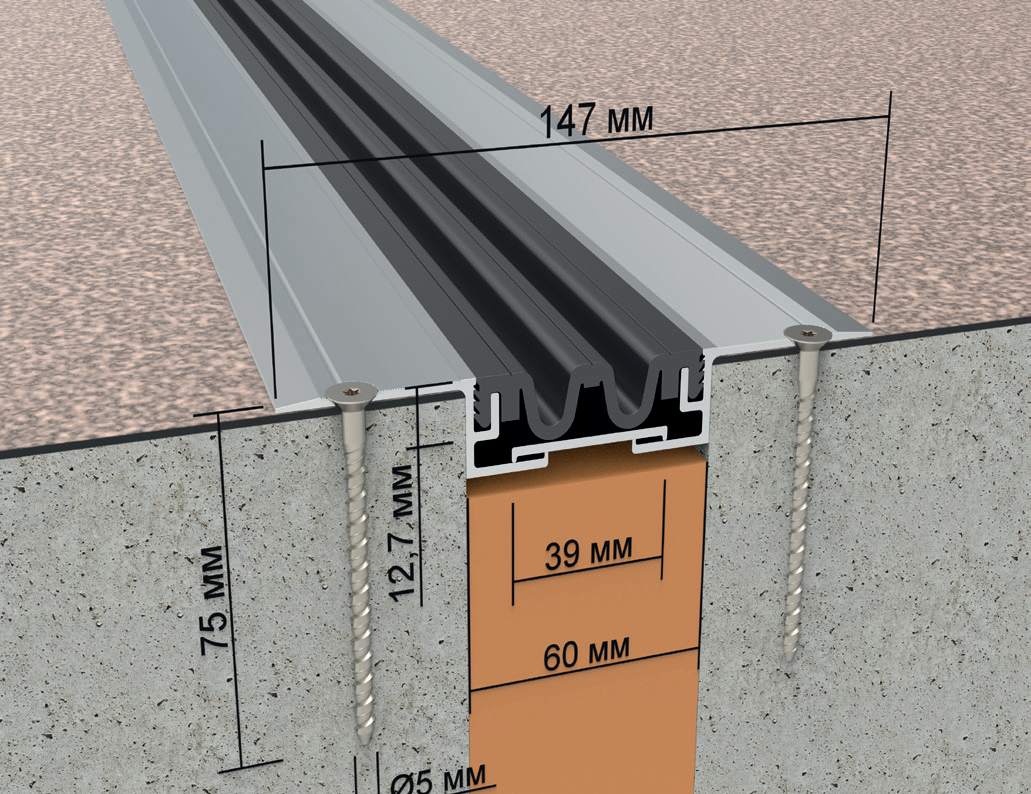

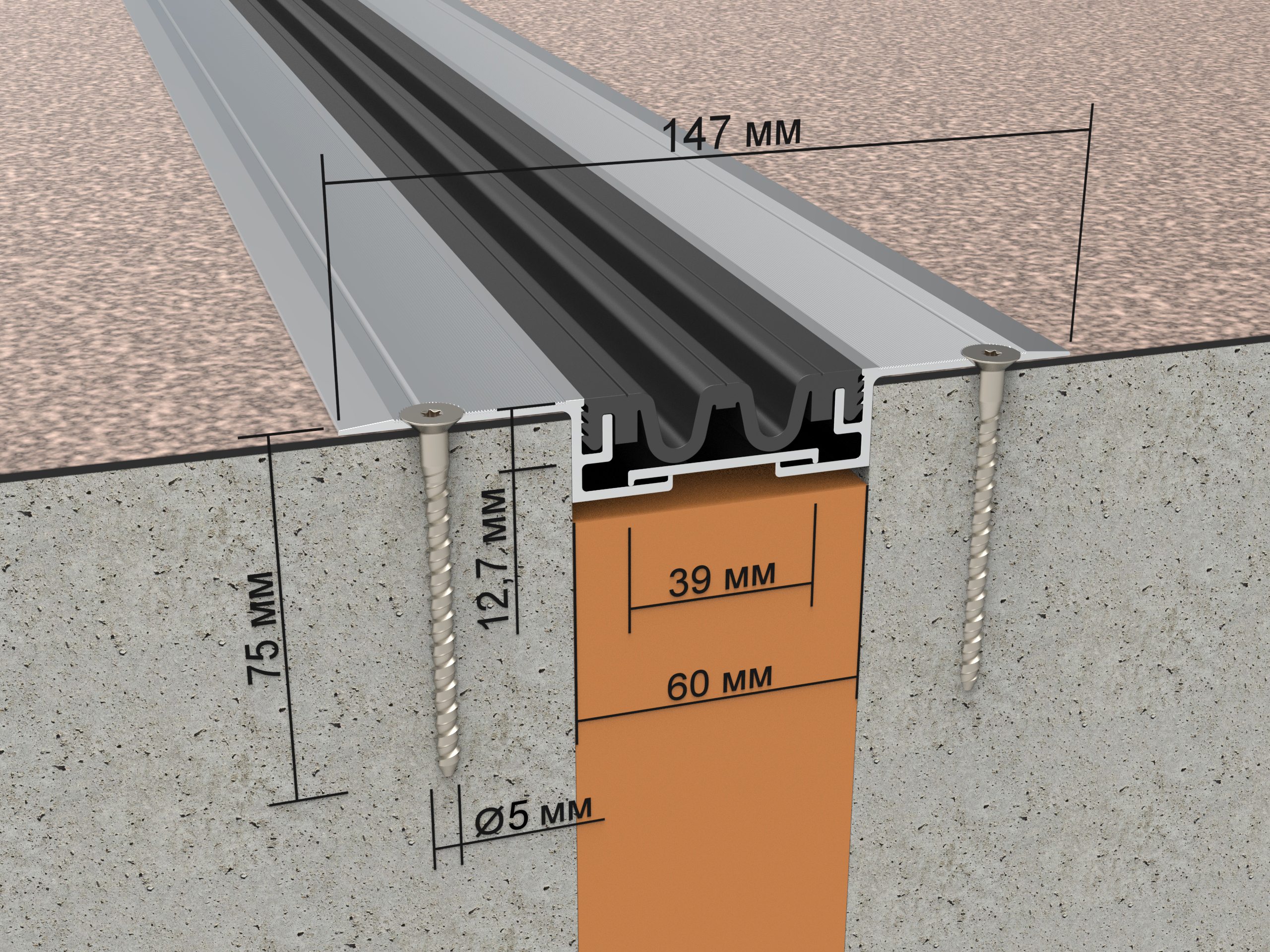

Устройство для деформационного шва FE 0-60
12
10
10
147
147
60
накладной
шуруп по бетону с потайной головкой 5*75/ 180
0.3
Закрыть
Вы добавили Устройство для деформационного шва FE 0-60 в корзину.
Устройство для деформационного шва FE 0-60 ECO (без поддержи- вающей планки)
15
15
10
145
145
60
накладной
шуруп по бетону с потайной головкой 5*75/ 180
0.1
Закрыть
Вы добавили Устройство для деформационного шва FE 0-60 ECO (без поддержи- вающей планки) в корзину.

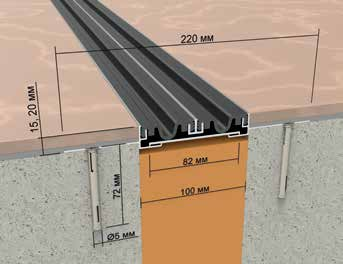

Устройство для деформационного шва FE 15-100
16
14
14
186
186
100
15
шуруп по бетону с шестигранной головкой 5*75 / 180
0.25
Закрыть
Вы добавили Устройство для деформационного шва FE 15-100 в корзину.

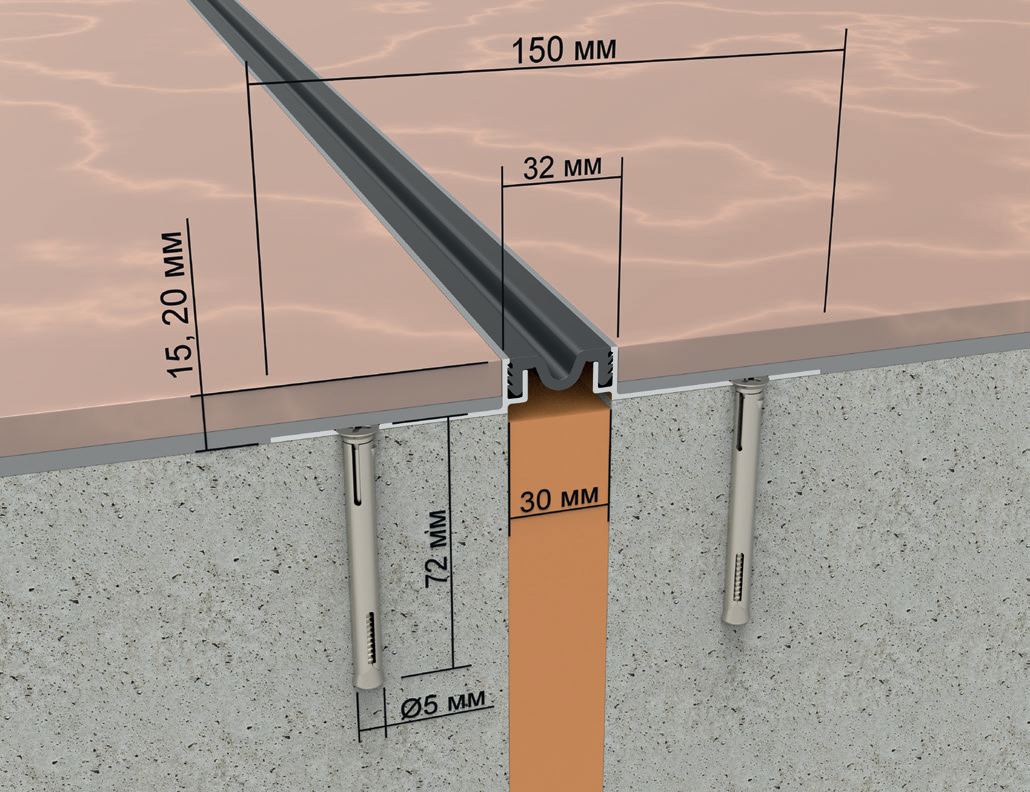

Устройство для деформационного шва FE 15-30
6
6
4
30
150
30
15
шуруп по бетону с шестигранной головкой 5*75 / 180
_
Закрыть
Вы добавили Устройство для деформационного шва FE 15-30 в корзину.

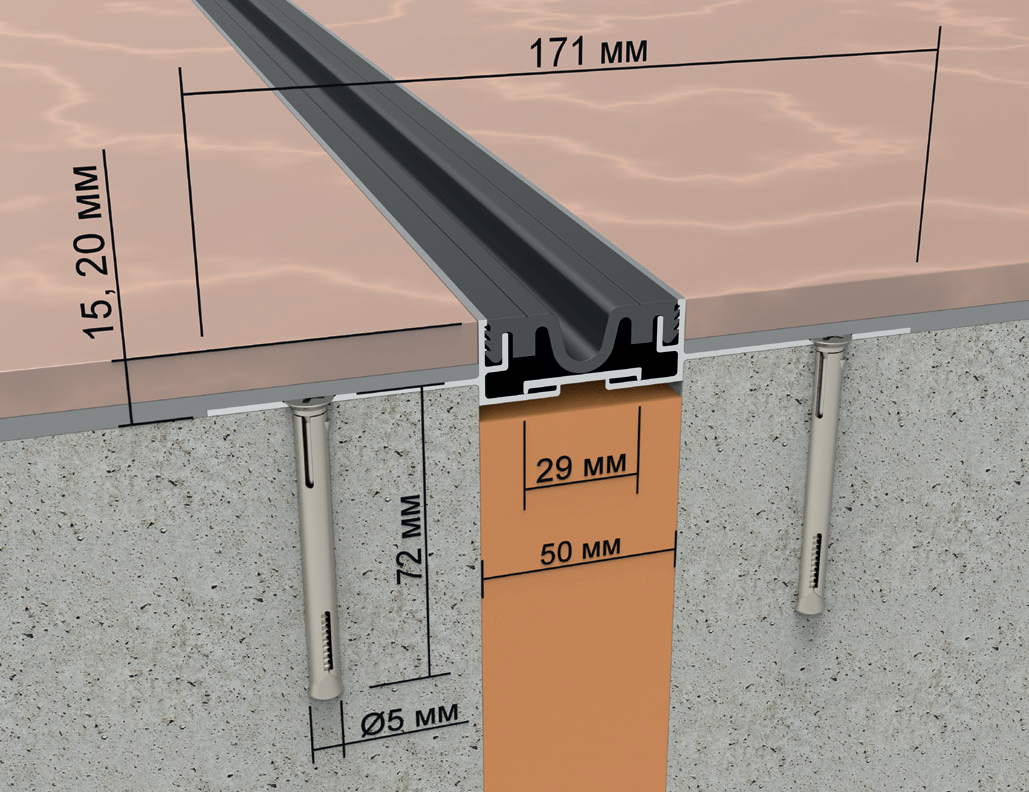

Устройство для деформационного шва FE 15-50
10
10
8
50
171
50
15
шуруп по бетону с шестигранной головкой 5*75 / 180
0.45
Закрыть
Вы добавили Устройство для деформационного шва FE 15-50 в корзину.
Устройство для деформационного шва FE 15-50 ЕСО (без поддерживающей планки)
10
10
8
50
171
50
15
шуруп по бетону с шестигранной головкой 5*75 / 180
0.15
Закрыть
Вы добавили Устройство для деформационного шва FE 15-50 ЕСО (без поддерживающей планки) в корзину.

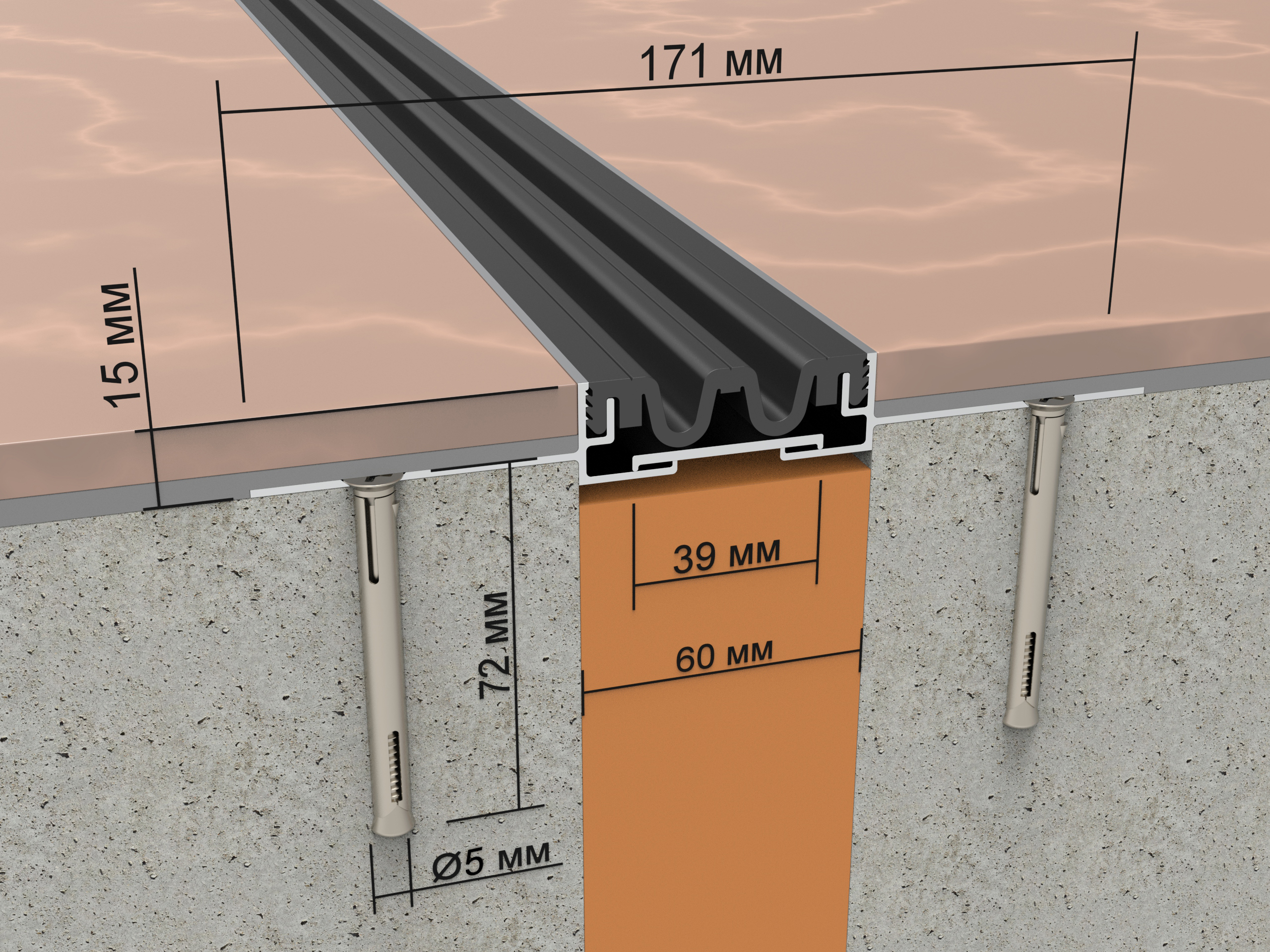

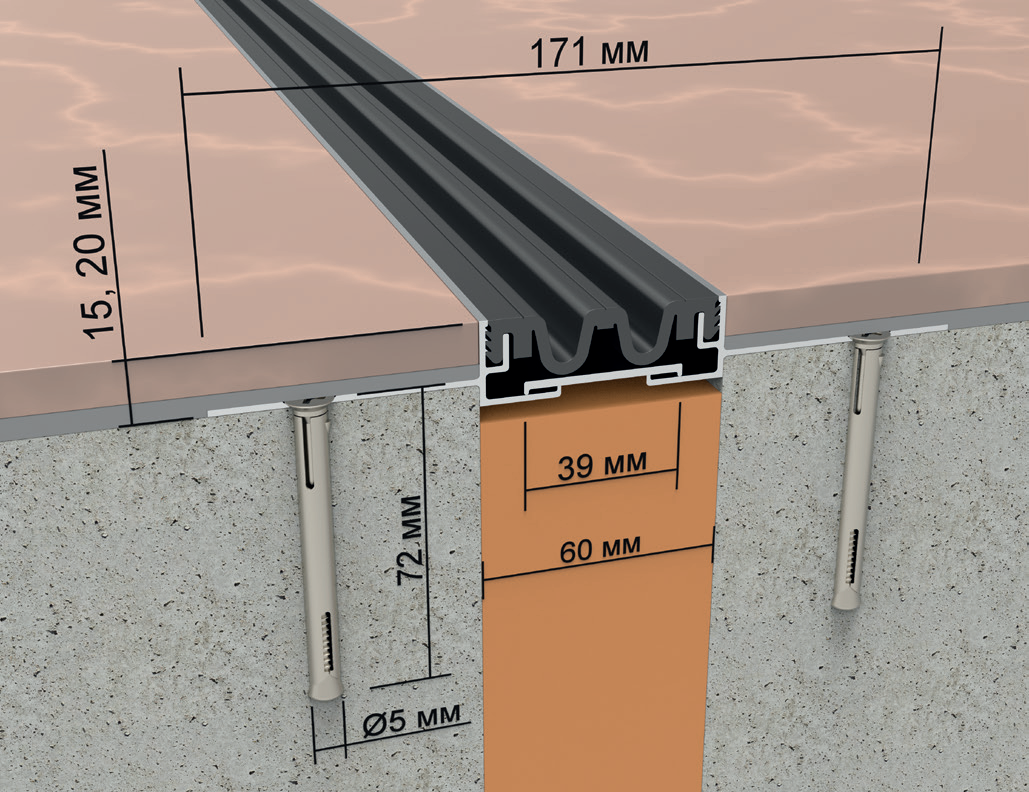

Устройство для деформационного шва FE 15-60
12
10
10
60
181
60
15
шуруп по бетону с шестигранной головкой 5*75 / 180
0.3
Закрыть
Вы добавили Устройство для деформационного шва FE 15-60 в корзину.
Устройство для деформационного шва FE 15-60 EСO (без поддерживающей планки)
15
15
10
60
181
60
15
шуруп по бетону с шестигранной головкой 5*75 / 180
0.1
Закрыть
Вы добавили Устройство для деформационного шва FE 15-60 EСO (без поддерживающей планки) в корзину.
Устройство для деформационного шва FE 20-100
16
14
14
100
220
100
20
шуруп по бетону с шестигранной головкой 5*75 / 180
0.25
Закрыть
Вы добавили Устройство для деформационного шва FE 20-100 в корзину.
Устройство для деформационного шва FE 20-30 (без поддерживающей планки)
6
6
4
30
150
30
20
шуруп по бетону с шестигранной головкой 5*75 / 180
0.6
Закрыть
Вы добавили Устройство для деформационного шва FE 20-30 (без поддерживающей планки) в корзину.
Устройство для деформационного шва FE 20-50
10
10
8
50
171
50
20
шуруп по бетону с шестигранной головкой 5*75 / 180
0.45
Закрыть
Вы добавили Устройство для деформационного шва FE 20-50 в корзину.
Устройство для деформационного шва FE 20-50 ЕСО (без поддерживающей планки)
10
10
8
50
171
50
20
шуруп по бетону с шестигранной головкой 5*75 / 180
0.15
Закрыть
Вы добавили Устройство для деформационного шва FE 20-50 ЕСО (без поддерживающей планки) в корзину.

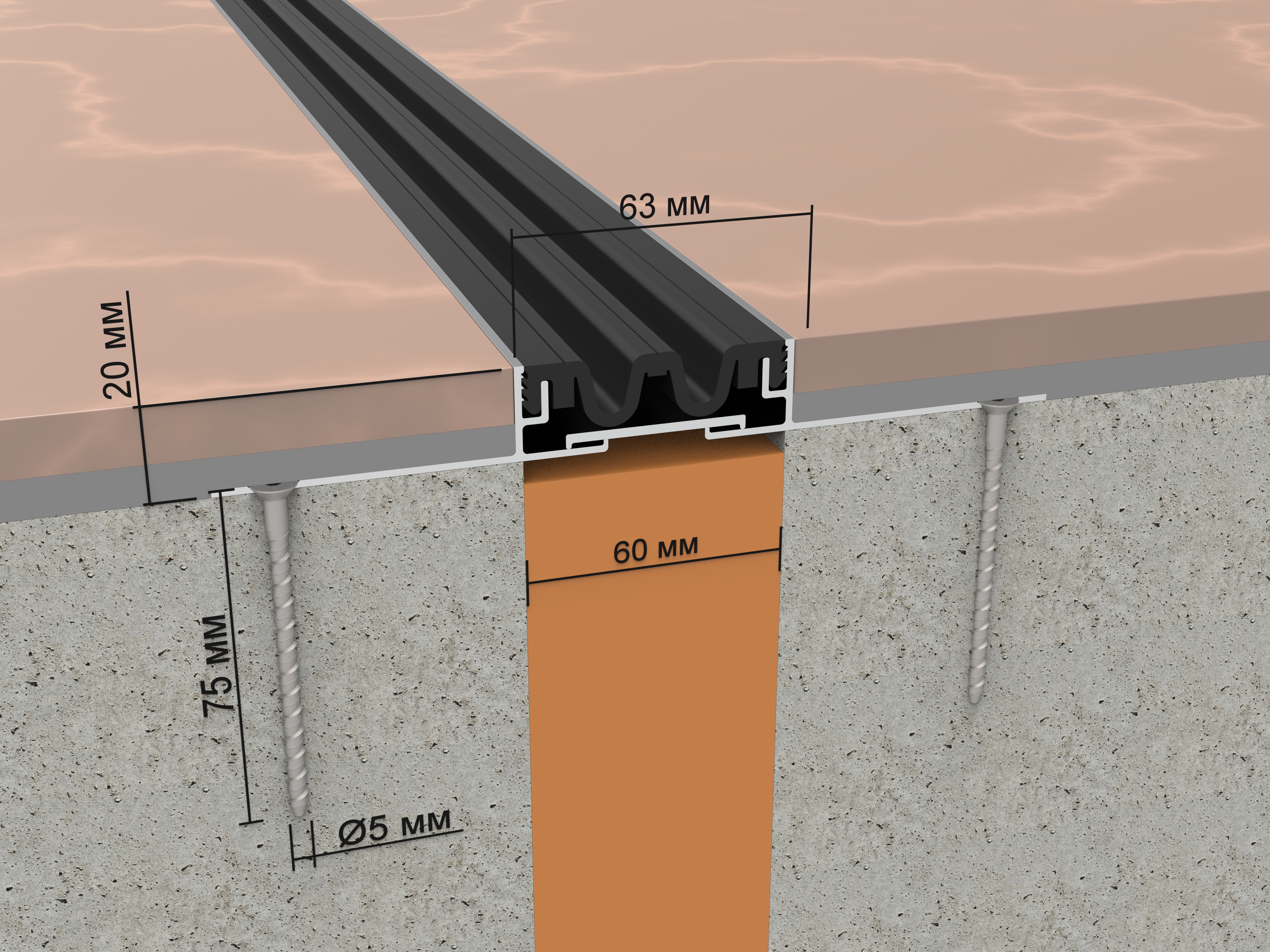

Устройство для деформационного шва FE 20-60
12
10
10
60
181
60
20
шуруп по бетону с шестигранной головкой 5*75 / 180
0.3
Закрыть
Вы добавили Устройство для деформационного шва FE 20-60 в корзину.
Устройство для деформационного шва FE 20-60 EСO (без поддерживающей планки)
15
15
10
60
181
60
20
шуруп по бетону с шестигранной головкой 5*75 / 180
0.1
Закрыть
Вы добавили Устройство для деформационного шва FE 20-60 EСO (без поддерживающей планки) в корзину.

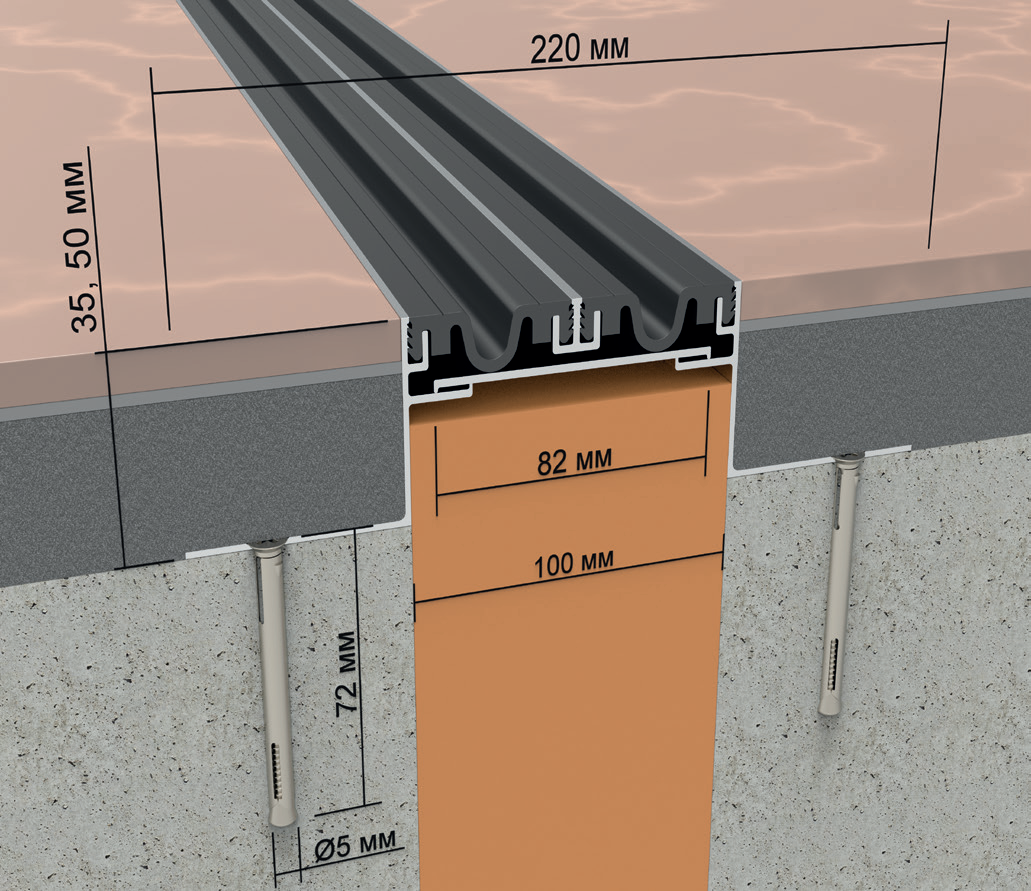

Устройство для деформационного шва FE 30-100
16
14
14
100
220
100
35
шуруп по бетону с шестигранной го- ловкой 5*75 / 180
0.25
Закрыть
Вы добавили Устройство для деформационного шва FE 30-100 в корзину.

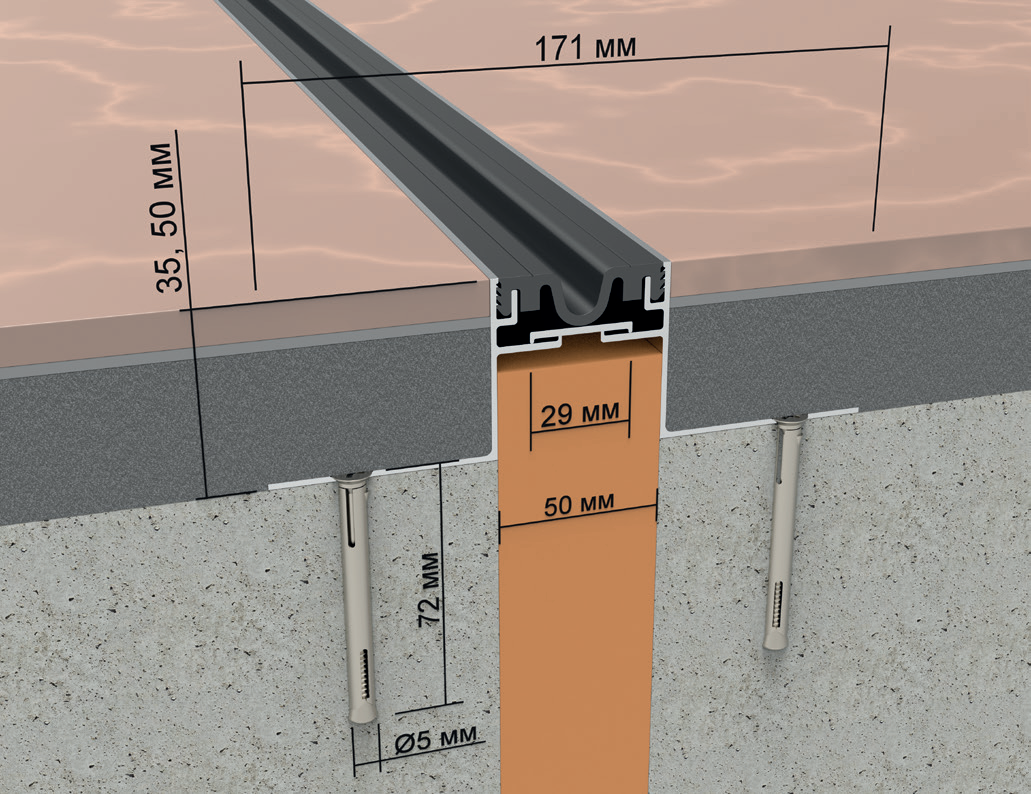

Устройство для деформационного шва FE 30-50
10
10
8
50
171
50
35
шуруп по бетону с потайной головкой 5*75 / 180
0.45
Закрыть
Вы добавили Устройство для деформационного шва FE 30-50 в корзину.

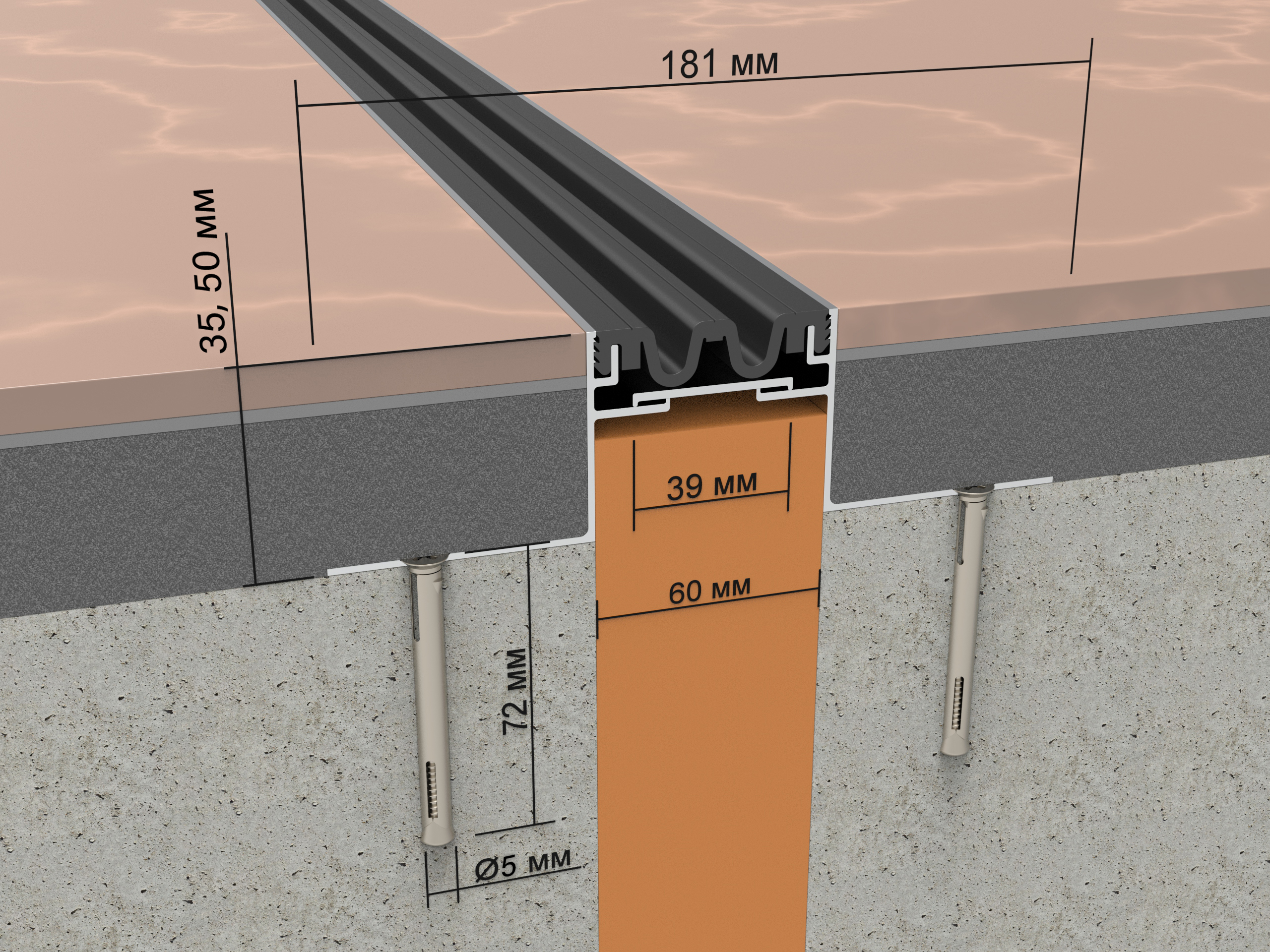

Устройство для деформационного шва FE 30-60
10
10
10
60
181
60
35
шуруп по бетону с шестигранной го- ловкой 5*75 / 180
0.3
Закрыть
Вы добавили Устройство для деформационного шва FE 30-60 в корзину.

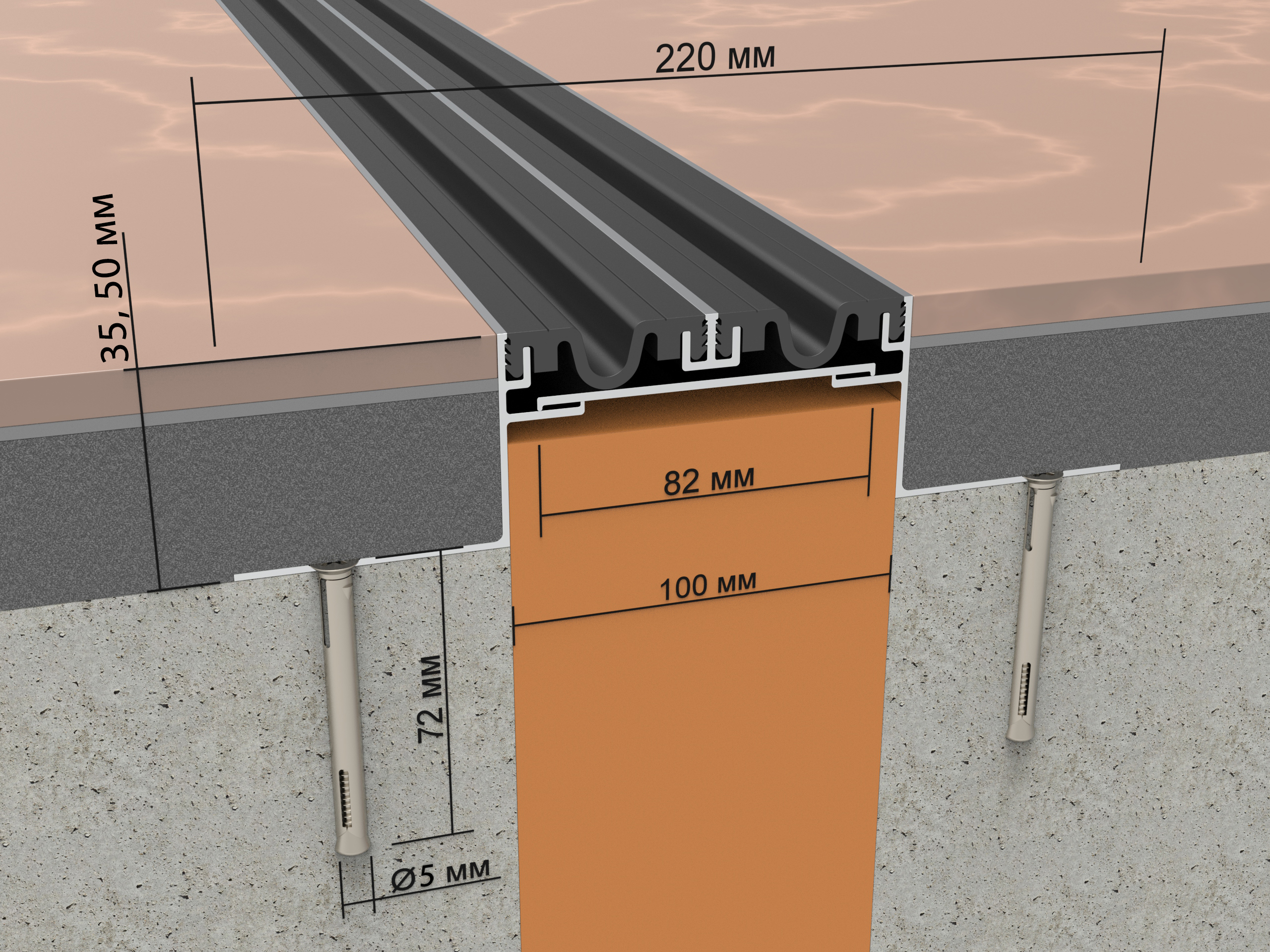

Устройство для деформационного шва FE 50-100
16
14
14
100
220
100
50
шуруп по бетону с шестигранной го- ловкой 5*75 / 180
0.25
Закрыть
Вы добавили Устройство для деформационного шва FE 50-100 в корзину.
Устройство для деформационного шва FE 50-50
12
10
8
50
171
50
50
шуруп по бетону с шестигранной го- ловкой 5*75 / 180
0.45
Закрыть
Вы добавили Устройство для деформационного шва FE 50-50 в корзину.
Устройство для деформационного шва FE 50-60
10
10
10
60
181
60
50
шуруп по бетону с шестигранной го- ловкой 5*75 / 180
0.3
Закрыть
Вы добавили Устройство для деформационного шва FE 50-60 в корзину.
Стандартный цвет эластичной вставки ТЭП – RAL 7046
Возможно исполнение как установочной части из алюминия, так и эластичной вставки в любой цвет таблицы RAL
Техническая документация
За узлом в формате DWG обращайтесь к специалистам MASTER PROOF
